Видео о продукте
Описание продукции
|
Бренд |
Название продукта |
Модель |
Вес/шт. |
Номер детали |
|
Гусеница
|

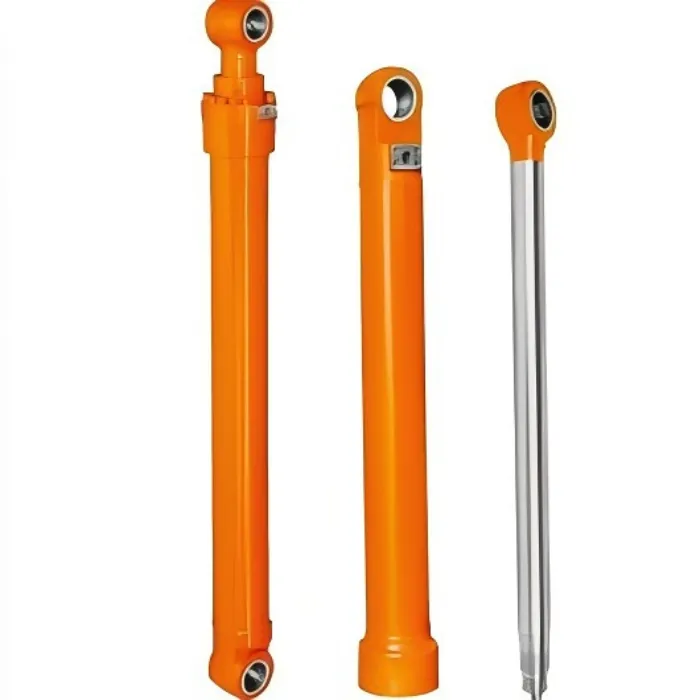

Цилиндр стрелы | 2254523 | 402,25 кг |
21N-30-00120 |
Мы поставляем все модели опорных катков для экскаваторов Komatsu. Если вам нужно знать другие модели, пожалуйста, свяжитесь с нами.
|
Название продукта |
цилиндр стрелы кота |
|
Номер детали |
2254523 |
|
Источник |
Соединенные Штаты |
|
Название бренда |
КАМЕНЬ |
|
Модель |
349D |
|
Цена |
Возможен торг |
|
Детали упаковки |
Стандартная экспортная упаковка |
|
Срок поставки |
0-30 дней |
|
Срок оплаты |
L/C, T/T |
|
Цена Срок |
ФОБ, КИФ, КФР |
|
Емкость поставок |
50 000 ПК/месяц |
|
Минимальное количество заказа |
1 ПК |
|
Материал |
Высококачественная сталь |
|
Технология |
Прецизионная обработка |
|
Поверхность |
Обработка анти-коррозионного покрытия |
|
Твердость |
СПЧ 48-52 |
|
Качество |
Оригинальный заводской стандарт |
|
После-послепродажное обслуживание |
Полная поддержка, онлайн-сервис |
|
Цвет |
Настраиваемый |
|
Приложение |
Экскаватор
|
|
Настраиваемый |
включая индивидуальные материалы, обработку поверхности и спецификации |
Информация о продукте
Экскаватор Cat 349D
Технические характеристики:
Мощность двигателя: 283 кВт
Эксплуатационная масса (кг): 46285 кг.
Отслеживать
Колея колеи: 2740 мм
Размер обуви: 750 мм
Количество опорных катков на сторону: 8
Количество несущих роликов на сторону: 2
Количество обуви на сторону: 49
КАМЕНЬ: Преимущества продукта
 |
 |
Совместим со следующей техникой:
| 345C | 345D |
| 349D | 3512 |
Спецификация гидравлической системы 390D L
| Основная система-Максимальный расход (общий) | 734 л/мин | 194 галлонов/мин |
| Максимальное давление-Оборудование-Нормальное | 35000кПа | 5075 фунтов на квадратный дюйм |
| Максимальное давление-Путешествие | 35000кПа | 5075 фунтов на квадратный дюйм |
| Максимальное давление-Поворот | 31400кПа | 4550 фунтов на квадратный дюйм |
| Пилотная система-Максимальный расход | 43 л/мин | 11,4 гал/мин |
| Пилотная система-Максимальное давление | 4110 кПа | 595 фунтов на квадратный дюйм |
| Цилиндр стрелы-Отверстие | 160 мм | 6,3 дюйма |
| Цилиндр стрелы-Ход | 1575 мм | 62 дюйма |
| Ручка цилиндра-Отверстие | 190 мм | 7,5 дюймов |
| Ручка цилиндра-Ход | 1778 мм | 70 дюймов |
| Семейство ковшей HB2-отверстие | 160 мм | 6,3 дюйма |
| Семейный ковш HB2-Инсульт | 1356 мм | 53,4 дюйма |
| Ковш семейства JC-Отверстие | 170 мм | 6,7 дюйма |
| Семейное ковш JC-Инсульт | 1397 мм | 55 дюймов |
Производственный процесс
Выбор материала
Цилиндр стрелы изготовлен с использованием прецизионных процессов механической обработки. Цилиндрический корпус изготовлен из бесшовной стальной трубы марки 20 или 45, а шток поршня — из материала 40Cr или 38CrMoAlA.
01
Усталостная устойчивость
Внутренняя стенка цилиндра обрабатывается на хонинговальном или прокатном станке, что снижает шероховатость поверхности до уровня ниже Ra0,4 и образует наклепанный закаленный слой для повышения усталостной прочности.
02
Обработка поверхности
Поверхность штока поршня обработана твердым хромированием толщиной 0,05–0,1 мм. После нанесения покрытия производится шлифовка для удаления заусенцев.
03
Не-неразрушающий контроль (NDT)
Все сварные швы проверяются с помощью ультразвукового контроля (UT) или радиографического контроля (RT) для обеспечения соответствия требованиям стандарта JB4730: уровень I для ультразвукового контроля и уровень II для радиографического контроля.
04
Преимущества продукта
|
Эта система позволяет любому из двух гидравлических насосов использовать 100% мощности двигателя, обеспечивая достаточную выходную мощность при любых условиях эксплуатации. |
Электронно контролируемый и управляемый блоком управления двигателем машины, он сокращает время цикла и топливную экономичность, повышая производительность и снижая эксплуатационные расходы. |
Амортизаторы расположены на штоковом конце цилиндра стрелы и на обоих концах цилиндра рукояти. Они уменьшают удары, снижают уровень шума и продлевают срок службы узлов и конструкций. |
Гидравлическая система обеспечивает автоматический приоритет операций подъема и поворота стрелы. Нет необходимости часто пользоваться кнопкой выбора режима; система автоматически определяет приоритет этих функций на основе ввода данных оператором. |
Меры предосторожности при использовании
Требования к гидравлическому маслу
Вязкость рабочего масла должна составлять 29–74 мм²/с, а температуру рабочего масла лучше всего поддерживать в диапазоне от -20 до 80 градусов. Точность фильтрации системы не должна быть ниже 80 мкм. Строго контролируйте загрязнение масла, поддерживайте его чистоту, регулярно проверяйте характеристики масла и своевременно заменяйте гидравлическое масло.
Примечания по установке
Во время установки ориентация соединения наверху штока поршня должна совпадать с ориентацией головки блока цилиндров и цапфы/серьги, а также необходимо обеспечить прямолинейность всего штока поршня во время выдвижения и втягивания во избежание жесткого взаимодействия и ненужного повреждения. Перед использованием из баллона необходимо стравить воздух под низким давлением и на малой скорости, перемещая его вперед и назад примерно двадцать раз, чтобы полностью удалить лишний воздух.
Обслуживание
Регулярно проверяйте герметичность, износ или повреждение и заменяйте уплотнения в соответствии с графиком. Используйте рекомендованное гидравлическое масло и добавьте необходимое количество, чтобы обеспечить плавную работу. Перед разборкой сначала ослабьте предохранительный клапан, чтобы снизить давление в гидравлическом контуре до нуля, затем отключите электропитание и остановите гидравлическую систему.
КАМЕНЬ
Stone – ведущий поставщик деталей машиностроительного оборудования, специализирующийся на поставке высококачественных-запчастей для горнодобывающих компаний. С момента своего основания в 2004 году мы находимся в Шанхае, Китай, и создали собственный бренд STONE, став надежным выбором в отрасли. Мы стремимся поставлять разнообразные запасные части, включая бульдозеры, экскаваторы и колесные погрузчики для-таких известных брендов, как Caterpillar и Komatsu. Наша линейка продуктов охватывает полный спектр OEM-запчастей, таких какГусеничная цепь, Опорные катки, Звездочка, Ковши экскаватора, отвалы, цилиндры экскаваторов, поворотные круги и различные электрические и гидравлические компоненты, чтобы гарантировать соблюдение строгих требований наших клиентов к качеству и производительности.
качество
многолетний опыт
услуга
ордер на часы
Q＆A
Что является причиной слабой работы стрелы?
Это может быть связано с сильным износом уплотнений поршня внутри цилиндра, вызывающим внутреннюю утечку гидравлического масла и не позволяющим цилиндру создавать достаточную тягу. Это также может быть неисправность гидравлического насоса, приводящая к недостаточному потоку и давлению выходного гидравлического масла. Уплотнения и гидравлический насос следует незамедлительно осмотреть и при необходимости заменить.
Что вызывает снос стрелы (непреднамеренное опускание)?
Обычно это связано с повреждением сальников в цилиндре. При повреждении уплотнений гидравлическое масло протекает через плохо уплотненные участки, что делает невозможным поддержание стабильного давления в цилиндре. Это также может быть вызвано неисправностью уравновешивающего клапана стрелы, например, заеданием сердечника клапана или неисправной пружиной. Сальники и уравновешивающий клапан следует осматривать, а поврежденные детали следует своевременно заменять.
Что делать, если гидравлическое масло перегревается и включается сигнал тревоги?
Следует осмотреть и очистить радиатор, проверить натяжение ремня вентилятора, использовать подходящее гидравлическое масло, избегать длительных перегрузок, проверить и отрегулировать давление в гидросистеме, осмотреть и отремонтировать гидравлические узлы, установить пылезащитный экран и проверить воздуховоды.
